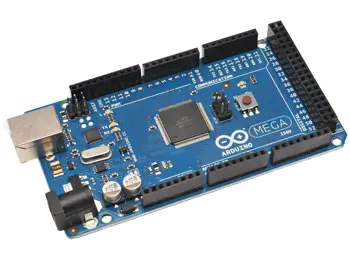

Board Arduino MEGA2560 REV.3

Arduino Mega2560 Rev3 è una scheda elettronica basata sul microcontrollore Atmega2560. Dispone di 54 ingressi/uscite digitali (di cui 14 possono essere utilizzate come uscite PWM),4 UART (porte seriali), 16 ingressi analogici, un cristallo oscillatore a 16 MHz, una connessione USB, un jack di alimentazione, un header ICSP e un pulsante di reset. Esso contiene tutto il necessario per supportare il microcontrollore; è sufficiente connettersi a un computer con un cavo USB o alimentarla con un trasformatore AC/DC o uno batteria per iniziare. Si differenzia da tutte le schede precedenti in quanto non utilizza il convertitore USB-seriale FTDI ma un microcontrollore Atmega16U2 programmato come un convertitore USB-seriale. La scheda Arduino MEGA2560 é compatibile con la maggior parte degli shield supportati dalla schede Duemilanove ed Uno.

Microcontrollore: ATmega2560
Tensione di funzionamento: 5 V
Tensione di alimentazione (raccomandata): da 7 a 12 V
Tensione di alimentazione (limiti): 6-20V
Ingressi/uscite Digitali: 54 (di cui 14 possono essere utilizzate come uscite PWM)
Ingressi analogici: 16
Corrente Dc per pin I/O: 40 mA
Corrente DC per pin 3,3 V: 50 mA
Memoria Flash: 256 kB (di cui 8 kB utilizzati dal bootloader)
SRAM: 8 kB
EEPROM: 4 kB
Clock: 16 MHz
