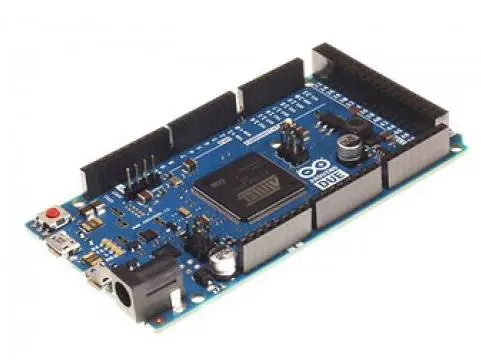

Arduino Due SAM3X8E ARM CORTEX-M3

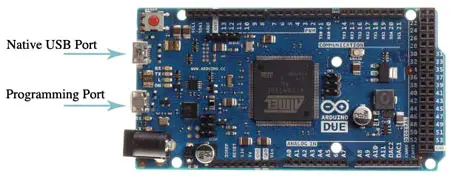

Arduino Due è la nuova scheda a microcontrollore della famiglia Arduino, basata sul processore Atmel SAM3X8E ARM Cortex-M3 a 32 bit (datasheet), migliora tutte le funzionalità standard di Arduino e ne aggiunge altre. Dispone di 54 ingressi/uscite digitali (di cui 12 possono essere utilizzati come uscite PWM, con risoluzione selezionabile), 12 ingressi analogici con 12 bit di risoluzione, 4 UART (porte seriali hardware), 2 TWI e due uscite DAC (convertitore digitale-analogico), oscillatore da 84 MHz, due porte USB, un presa di alimentazione, un header ICSP, un connettore JTAG e un pulsante di reset. La tensione massima che i pin I / O sono in grado di fornire o tollerare è 3,3V. Arduino Due dispone di due porte USB, quella con il connettore micro USB B è quella nativa in grado di agire come un host USB per le periferiche collegate, come mouse, tastiere e smartphone (per utilizzare queste funzioni, vedere USBHost reference pages). Mentre l'altra porta USB con il connettore di tipo A è destinato a scopi di debug. La scheda contiene tutto il necessario per supportare il microcontrollore; per iniziare basta semplicemente connettersi a un computer con un cavo USB o alimentarla tramite un alimentatore o una batteria. Arduino Due è compatibile con tutte le shield Arduino che funzionano a 3,3 V, infatti la tensione massima che i pin I / O sono in grado di tollerare è 3,3 V.
Attenzione: a differenza di altre schede Arduino, la scheda Arduino Due funziona a 3,3V. La tensione massima che i pin I / O sono in grado di tollerare è 3,3 V. Fornire tensioni più elevate, come 5V a un pin I / O potrebbe danneggiare la scheda.


Specifiche:

- Microcontrollore: AT91SAM3X8E
- Memoria Flash: 512 kB (tutti disponibili per le applicazioni utente)
- SRAM: 96 kB (due banchi 64kB e 32kB)
- Velocità di Clock: 84 MHz
- Tensione operativa: 3,3 V
- Alimentazione: da 7 a 12 V (tramite plug)
- Tensione di alimentazione (limiti): 6-20V
- Ingressi/uscite Digitali: 54 (di cui 12 possono essere utilizzate come uscite PWM)
- Ingressi analogici: 12
- Uscite analogiche: 2 (DAC)
- Corrente DC per pin I/O: 130 mA
- Corrente DC per pin 3,3 V: 800 mA
- Corrente DC per pin 5 V: 800 mA
