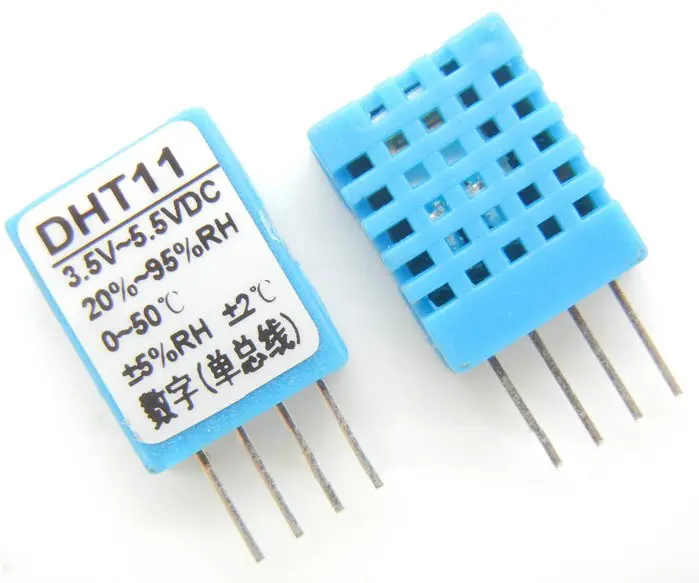

Sensore umidità e temperatura DHT11

DETTAGLI

Il sensore DHT11 è un sensore di temperatura e umidità con uscita dei dati in formato digitale.
Il sensore utilizza una tecnica digitale esclusiva che unita alla tecnologia di rilevamento dell'umidità, ne garantisce l'affidabilità e la stabilità.
I suoi elementi sensibili sono connessi con un processore 8-bit single-chip.
Ogni sensore di questo modello è compensato in temperatura e calibrato in un'apposita camera di calibrazione che determina in modo preciso il valore di calibrazione il cui coefficiente viene salvato all'interno della memoria OTP.
Le sue piccole dimensioni e suo basso consumo unite alla lunga distanza di trasmissione (20 m) permettono al sensore DHT11 di essere adatto per molti tipi di applicazioni. Il package con quattro pin in linea ne rendono facile la connessione.

Specifiche tecniche

Alimentazione: 3-5.5V DC

Segnale di uscita: digitale del segnale tramite single-bus

Elemento sensibile: Resistenza in Polimero

Campo di misura umidità: 20-90% di umidità relativa, temperatura di 0-50 gradi Celsius

Precisione: umidità + -4% RH (Max + -5% di umidità relativa), temperatura +-2.0Celsius

Risoluzione o la sensibilità umidità 1% di umidità relativa, temperatura 0.1Celsius

Ripetibilità umidità: + -1% di umidità relativa temperatura +-1Celsius

Umidità isteresi: + -1% RH

Stabilità a lungo termine: + -0.5% UR / anno

Tempo di rilevazione: medio: 2s

Dimensioni: 12 * 15,5 * 5,5 millimetri


Specifiche di funzionamento

- Pin e alimentazione
La tensione di alimentazione deve essere compresa tra 3-5.5V DC. Quando l'alimentazione viene fornita al sensore, non inviare alcuna istruzione al sensore per almeno un secondo per permettere al sensore di stabilizzarsi.
Un condensatore da 100nF può essere inserito tra tra VDD e GND per il filtraggio dell'alimentazione
- Comunicazione e segnale
Dati single-bus viene utilizzato per la comunicazione tra MCU e di DHT11.
