Modulo convertitore TTL -> 485

Piccolo convertitore TTL-RS485 basato sul chip MAX485 della Maxim. Permette di avere una comunicazione dati bidirezionale fino a 1200 metri di distanza e con un data rate fino a 2,5 Mbps.

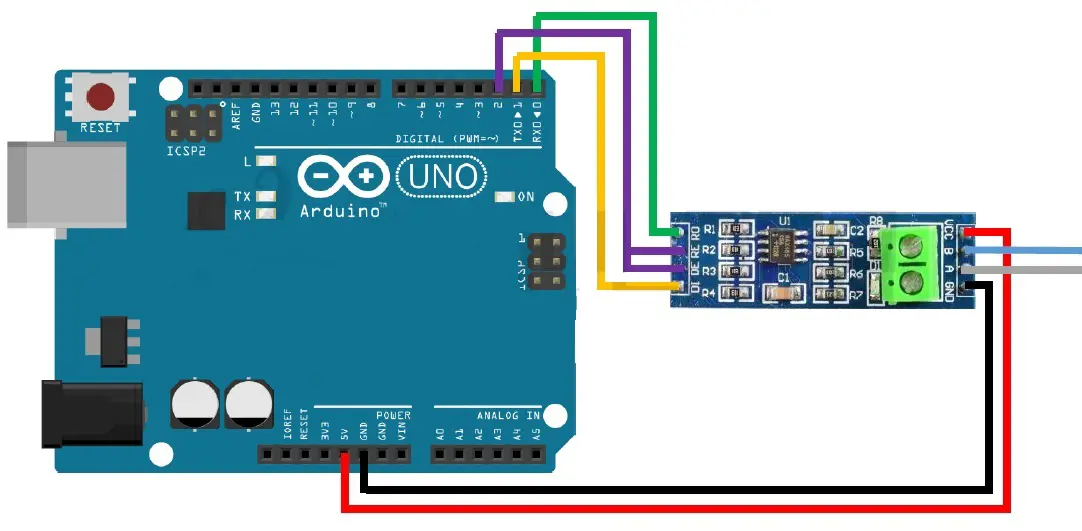

L’alimentazione del modulo è di 5 Volt e utilizza livelli logici a 5 volt che consentono di interfacciarsi alle porte seriali hardware di microcontrollori come Arduino, PIC della Microchip, ecc.

Dimensioni (mm): 45x20x15.


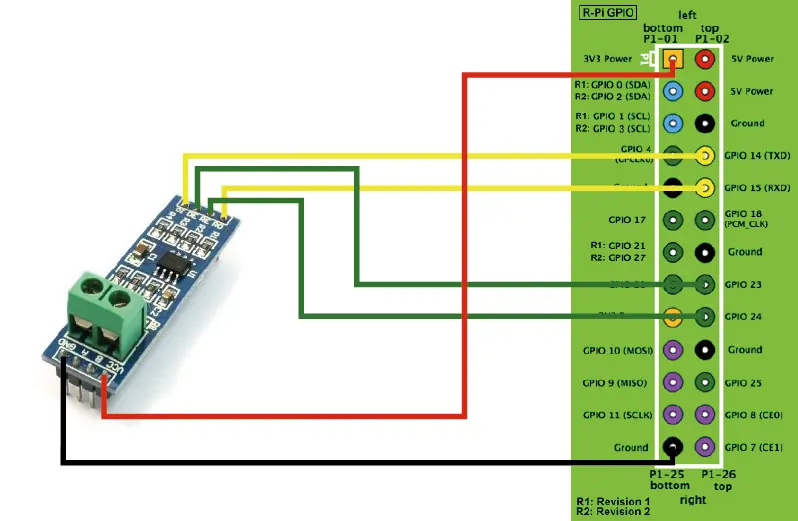

PINOUT

VCC: + 5 V
GND: negativo
A: ingresso non invertente del ricevitore e uscita non invertente del Driver
B: ingresso invertente del ricevitore e uscita invertente del Driver
R0: uscita del ricevitore (da collegare al pin Rx del microcontrollore)
RE: attivazione uscita del ricevitore (attivazione a livello basso)
DE: attivazione uscita Driver (attivazione a livello alto)
DI: ingresso Driver (al pin Tx del microcontrollore)
