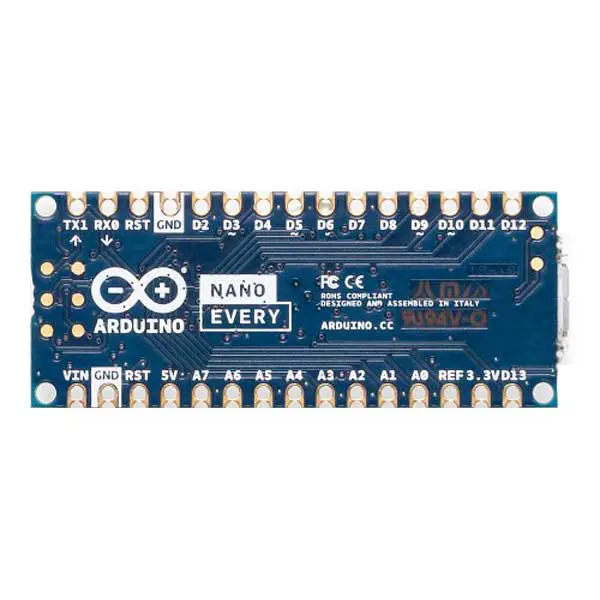

Arduino Nano Every Board

Basata sul microcontrollore ATMega4809 e sul microcontrollore ATSAMD11D14A, Arduino Nano Every dispone di 48KB di memoria programma, 14 ingressi/uscite digitali (di cui 5 possono essere utilizzati come uscite PWM), 8 ingressi analogici, oscillatore a 20 MHz e connettore micro USB.

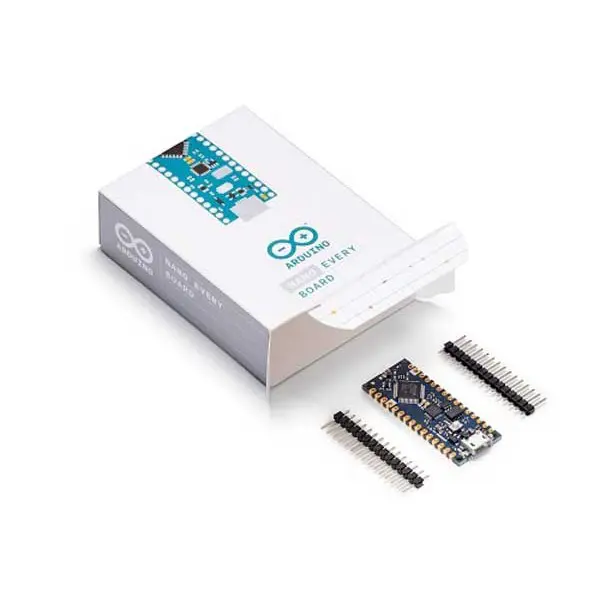

Il microcontrollore ATSAMD11D14A è utilizzato come convertitote USB-seriale. Arduino Nano Every viene fornito con due connettori strip da 15 pin (da saldare se necessario).

Caratteristiche tecniche

Microcontrollore: ATMega4809
Clock: 20 MHz
Memoria (ATMega4809):
- Flash: 48KB
- SRAM: 6KB
- EEPROM: 256 byte
Alimentazione:
- tramite connettore micro USB: 5 V
- PIN VIN: da 6 a 21 V
I/O digitali: 14 (di cui 5 possono essere utilizzate come uscite PWM)
Ingressi analogici: 8
Corrente DC per pin I/O: 20 mA
Corrente DC per pin 3,3 V: 50 mA
Dimensioni (mm): 45x18x4,4
Peso: 5 grammi (con connettori STRIP)

Documentazione e link utili:

Datasheet ATMega4809
PINOUT Arduino Nano Every
Guida
