Shield IN/OUT FT919K per Arduino (KA05)

Shield che consente ad Arduino Duemilanove, Arduino Uno e Seeeduino,
di comandare 6 utilizzatori mediante relé ed acquisire lo stato di 6
ingressi analogici e 6 digitali. Gli ingressi digitali e le uscite a relè
dispongono di un LED che ne segnala lo stato. Le linee di I/O sono collegate
alle corrispondenti di Arduino mediante pin-strip a passo 2,54 mm. La scheda
viene alimentata direttamente dal modulo Arduino, che fornisce i 5 volt ricavati
dal proprio regolatore fra i contatti 5V e GND. I mini-relé della Shield funzionano
a 12 volt, quindi affinché i relé funzionino correttamente bisogna alimentare il
modulo Arduino con un alimentatore esterno in grado di fornire questa tensione.
La scheda può essere utilizzata in tantissime applicazioni e in tantissimi modi.
Trovate in questa pagina un piccolo sketch di esempio per gestire gli I/O tramite
comandi seriali.

ATTENZIONE : il modello FT919K e' stato sostituito dal nuovo modello KA05 in scatola di montaggio.

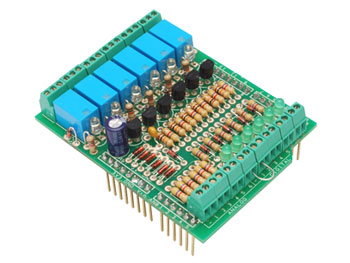

NOTA: L'immagine si riferisce allo shield montato, l'articolo viene fornito in KIT da montare.
