Shield BlueTooth wireless per Arduino

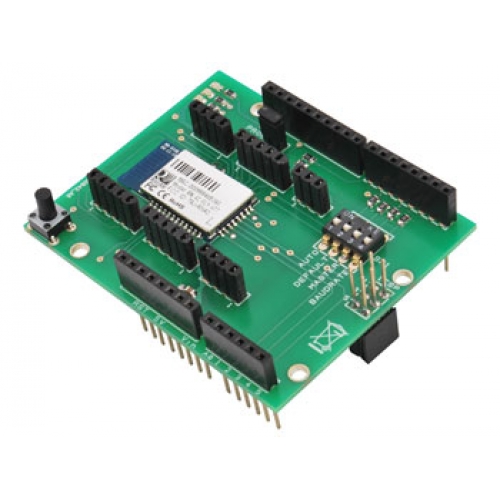

Shield per Arduino basata sul modulo RN-42 della Roving Networks indicata in tutte le applicazioni in cui serva instaurare una connessione su Bluetooth. Tutti i pin del moduloRN-42 sono disponibili su 6 connettori che servono ad interfacciarlo con il mondo esterno. Il primo, siglato RS232 è l’interfaccia seriale grazie alla quale avviene la comunicazione di dati e comandi, il secondo è quello siglato IO e raggruppa tre degli I/O disponibili nel modulo RN-42, il terzo connettore è siglato AD, i cui contatti sono solo ingressi analogici e possono essere utilizzati dal modulo Bluetooth per acquisire alcune informazioni, come ad esempio il livello di tensione sulla batteria. Il quarto è il connettore siglato SPI e tramite esso si può scrivere nella Flash interna al modulo RN-42 in modo da aggiornare o sostituire il firmware; tale connessione non è comunque indispensabile, ilquinto è il connettore siglato PCM e offre la possibilità di inviare via radio, ad un altro dispositivo Bluetooth, uno stream audio ad una velocità di trasferimento di 64 kbps. L'ultimo connettore è quello siglato USB e che veicola una connessione USB. La shield è inoltre dotata di un dip switch che permette di impostare, al momento dell’avvio, alcune modalità di funzionamento del modulo RN-42. Le modalità si possono anche configurare tramite software.
N.B. La scheda viene fornita con tutti i componenti SMD già montati, mentre gli altri componenti (strip, pulsante, ecc) devono essere montati dal cliente.

NOTA: LO SHIELD VIENE FORNITO IN KIT DI MONTAGGIO
