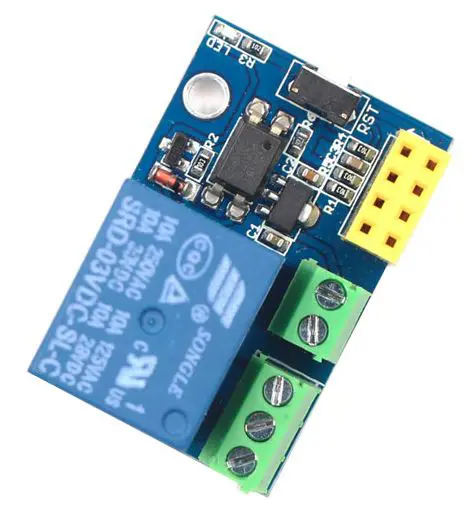

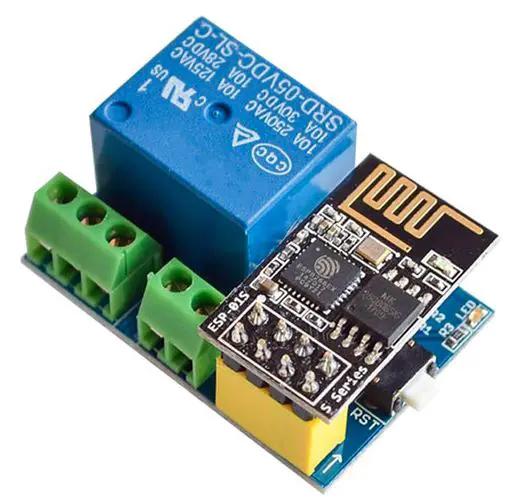

Modulo relè Wi-Fi con ESP01S

• Descrizione

Compatto modulo con interfaccia Wi-Fi basata sull’ESP8266 e dotato di 1 relé. È progettato per la casa intelligente, IoT e altri progetti fai da te. Può essere controllato tramite App per smartphone Android, tramite PC o essere utilizzato in applicazioni con Amazon Alexa. L’ESP8266 può essere configurato utilizzando un qualsisai convertitore da USB a TTL. Il modulo Wi-Fi ESP8266 ha tre modalità di funzionamento: STA (client), AP (Access Point) e STA + AP. In modalità AP (Access Point) possono connettersi contemporaneamente 5 client. È possibile attivare o disattivare un carico max. di 10 A / 250 VAC – 10 A / 30 VDC collegato allo scambio del relè.

Specifiche tecniche

• Comunicazione: Wi-Fi 802.11 b/g/n
• Modalità di funzionamento: STA (client), AP (Access Point) e STA + AP
• Stack TCP/IP integrato
• Potenza di uscita +19.5dBm in modalità 802.11b
• Integra WEP, TKIP, AES e WAPI
• Parametri comunicazione seriale: 9600,8,1,0,0
• Relè:
- contatti di uscita N.A. - Comune - N.C.
- portata contatti: 10 A 250 VAC - 10 A 30 VDC
• Alimentazione: 5 VDC
• Dimensioni (mm): 37,2x25,1x17,5
• Peso: 17 grammi

Documentazione e link utili

Per ulteriori approfondimenti e codici di esempio, effettuare il download dai seguenti link
• Tools and demo code
• https://nurdspace.nl/ESP8266


Di seguito è possibile effettuare il download di un firmware per il modulo ESP che permette di gestire il relè in modalità bistabile direttamente da App oppure da Browser. Con questo esempio si potrà associare il proprio Router/Access Point senza intervenire sul codice programma. Attenzione: il file sorgente di questo firmware non è disponibile
• Configurazione e Firmware
