Voltmetro a 3 cifre
L’obiettivo di questo progetto è di visualizzare con tre display a 7 segmenti il valore di una tensione letta.

DESCRIZIONE

Questo progetto è costituito da un Arduino Uno utilizzato per leggere una tensione, e tramite dei  drivers Latch vengono comandati dei display a 7 segmenti e il valore in ingresso viene correttamente visualizzato a display.

Abbiamo utilizzato i drivers latch CD4511 perché i Pin dell'Arduino Uno non sarebbero stati abbastanza per comandare tutti i segmenti dei display.

Il progetto permette di misurare una tensione in ingresso fino a 24Volt, l'ingresso è protetto fino a 40V con uno zener in questo modo anche tensioni superiori non creano problemi.

Il software gestisce la visualizzazione della cifra con due modalità:

- tensione letta < 10V: visualizzazione di unità, decimo e centisimo; esempio 5,99

- tensione letta > 10V: visualizzazione di decine, unita e decimo; esempio 22,1



MATERIALE UTILIZZATO

1 x Arduino Uno                                           Codice C&D: SDAVREV3C

3 x display 7 segmenti a catodo comune    Codice C&D: OPDISD351PK

3 x driver CD4511BE                                   Codice C&D: CICM4511

23 x resistenze da 220 ohm                        Codice C&D: RES.253/220

1 x resistenze da 39K ohm                          Codice C&D: RES.255/390

1 x resistenze da 10K ohm                          Codice C&D: RES.255/100

1 x Zener 5.6V                                             Codice C&D: DDZ156.5

1 x Condensatore 100nF                             Codice C&D: CDMX4100502

1 x Piastra preforata                                    Codice C&D: MPAE11016

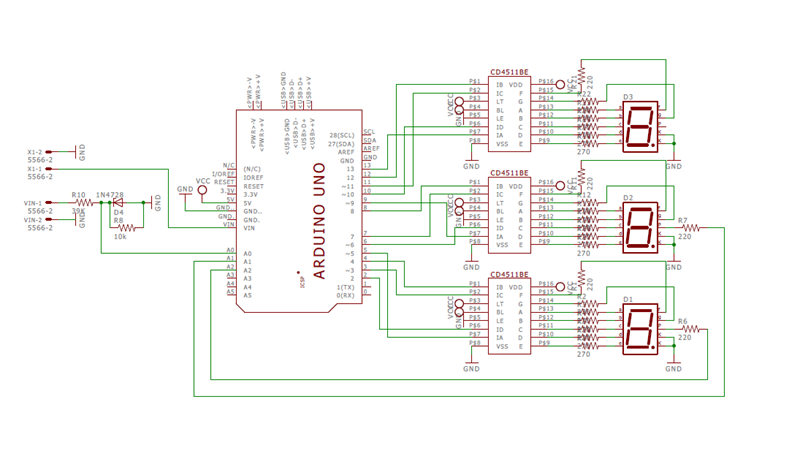

SCHEMATICO

ESECUTORI PROGETTO

Scuola  e Classe:           IISS E.Majorana Seriate, 4^B
Nome e Cognome          Daniele Longhi

Scuola  e Classe:           IISS EQI-iSchool Bergamo, 3^inform.
Nome e Cognome          Lorenzo Pezzotta

Scuola  e Classe:            ISISS Valle Seriana Gazzaniga,  4^ENA Elettr.
Nome e Cognome          Tito Rocchi
Data: 26/02/2018
